LOCK NUT

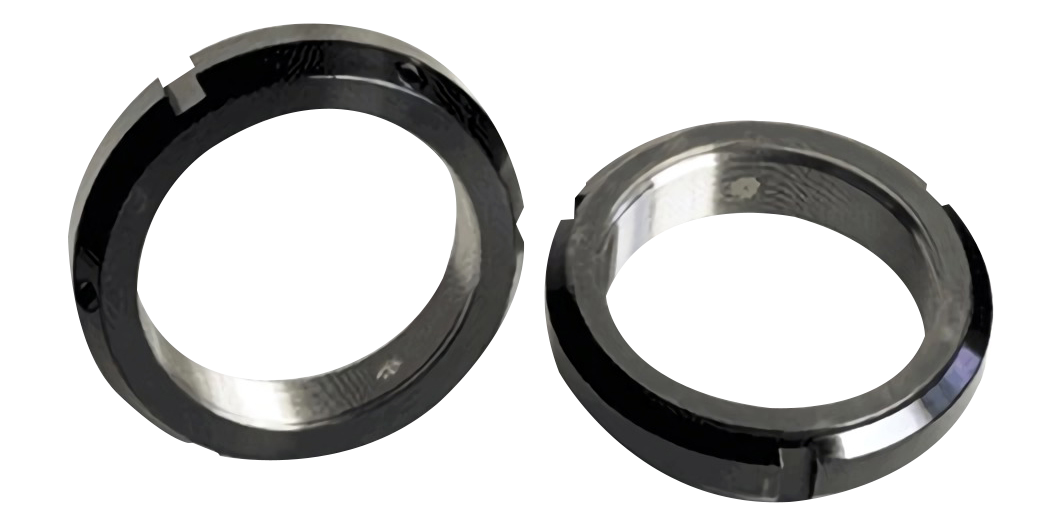

YHB Type

목록으로 견적 문의

PART NO	THREAD & PITCH	Dimension								Axial Load (KN)	Set Screw (Nm)	Weight (g)
PART NO	THREAD & PITCH	d1	b2	d3	d4	B	g	t	m	Axial Load (KN)	Set Screw (Nm)	Weight (g)
YHB 02	M 15 × 1	26	33	25	16	16	4	2.5	M5	60	4.5	64
YHB 03	M 17 × 1	29	37	30	18	18	5	2.5	M6	80	8	94
YHB 04	M 20 × 1	32	40	32	21	18	5	2.5	M6	90	8	103
YHB 05	M 25 × 1.5	36	44	36	26	20	5	2.5	M6	130	8	130
YHB 06	M 30 × 1.5	41	49	41	32	20	5	2.5	M6	160	8	149
YHB 07	M 35 × 1.5	46	54	46	38	22	5	2.5	M6	210	8	188
YHB 08	M 40 × 1.5	56	65	56	42	22	6	3	M6	240	8	299
YHB 09	M 45 × 1.5	61	70	61	48	22	6	3	M6	300	8	327
YHB 10	M 50 × 1.5	65	75	65	52	25	7	3	M6	340	8	404
YHB 11	M 55 × 2	74	85	75	58	25	7	3	M8	380	18	551
YHB 12	M 60 × 2	78	90	79	62	26	8	4	M8	460	18	599
YHB 13	M 65 × 2	83	95	84	68	28	8	4	M8	490	18	698
YHB 14	M 70 × 2	88	100	89	72	28	8	4	M8	520	18	746
YHB 15	M 75 × 2	93	105	94	77	28	8	4	M8	620	18	953
YHB 16	M 80 × 2	98	110	96	83	32	8	4	M8	650	18	1200
YHB 17	M 85 × 2	107	120	106	88	32	10	4	M10	680	35	1270
YHB 18	M 90 × 2	112	125	111	93	32	10	4	M10	710	35	1320
YHB 19	M 95 × 2	117	130	116	98	32	10	4	M10	740	35	1380
YHB 20	M 100 × 2	122	135	121	103	32	10	4	M10	800	35	1580
YHB 22	M 110 × 2	132	145	130	112	32	10	4	M10	860	35	1620
YHB 24	M 120 × 2	142	155	140	122	32	10	4	M10	920	35	1730
YHB 26	M 130 × 2	152	165	150	132	32	12	5	M10	980	35	1840
YHB 28	M 140 × 2	162	175	160	142	32	14	6	M10	1040	35	1970
YHB 30	M 150 × 2	172	185	170	152	32	14	6	M10	1100	35	2090
YHB 30	M 150 × 2	172	185	170	152	32	14	6	M10	1100	35	2090
YHB 32	M 160 × 2	182	195	180	162	32	14	6	M10	1160	35	2210
YHB 34	M 170 × 2	192	205	190	172	32	14	6	M10	1220	35	2320
YHB 36	M 180 × 2	202	215	200	182	32	16	7	M10	1280	35	2530
YHB 40	M 200 × 2	222	235	220	202	32	18	8	M10	1340	35
